      組態王與信捷PLC XC/XD系列的連接 通訊設置 詳解

      組態王與信捷PLC  XC/XD系列的連接  通訊設置 詳解

      本技術中心 全國范圍內 承接自動化系統集成設計     成套控制柜的制作

      承接機械設備的電器配套服務 編程 調試

      承接  變頻器   伺服驅動器 PLC 觸摸屏  等控制器的電路板維修服

      歡迎來電 商務洽談  技術交流

      //////////////////////////////////////////////////////////////////////////////





      組態王和信捷 PLC 連接
      一、 工程師須知以下信息
      1、組態王和信捷 PLC 通訊協議----莫迪康----Modbus RTU;
      2、信捷默認的串口的參數是----波特率 192008 位數據位, 偶校驗,默認站號 1;
      3、信捷 PLC 和上位機串口連接有 232 或者 485 兩種方式;

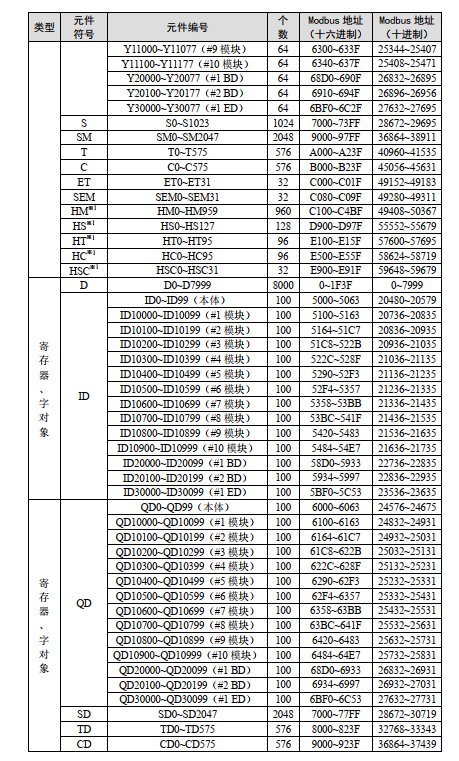

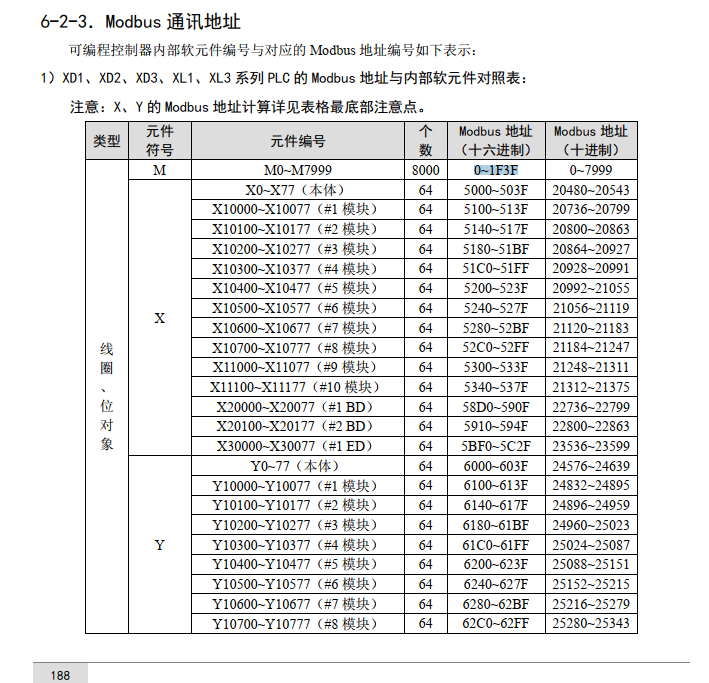

      4、信捷 PLC IO 點對應的變量類型是 IO 離散, 寄存 0 前綴, Modbus 地址偏移 1
      數據類型 Bit ;

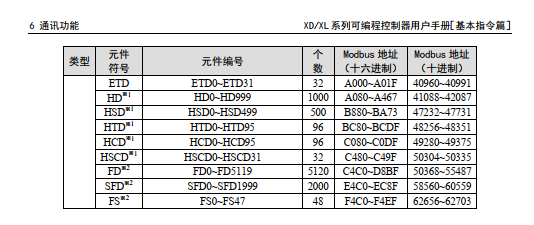

      5、信捷 PLC 的寄存器(16/32 位無符號)對應的變量類型是 IO 實數,前綴 4, Modbus
      地址偏移 1 數據類型 Ushort /LONG ;
      6、如果需要監控信捷 32 位寄存器或者浮點數時,需要另外新建變量 SWAPL0
      SWAPF0,變量類型是 IO 整數 ,數據類型 BYTE , 只寫,數值設置成 3,寄存器數據類型
      float。
      二、 操作步驟
      1、新建工程
      1

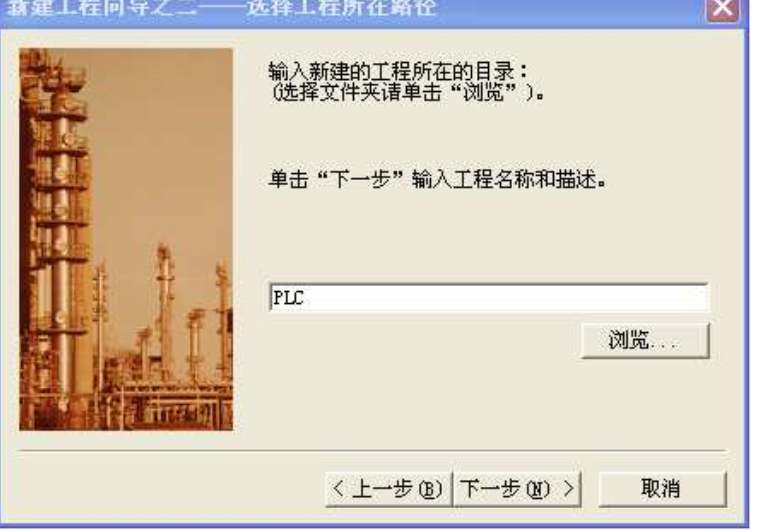

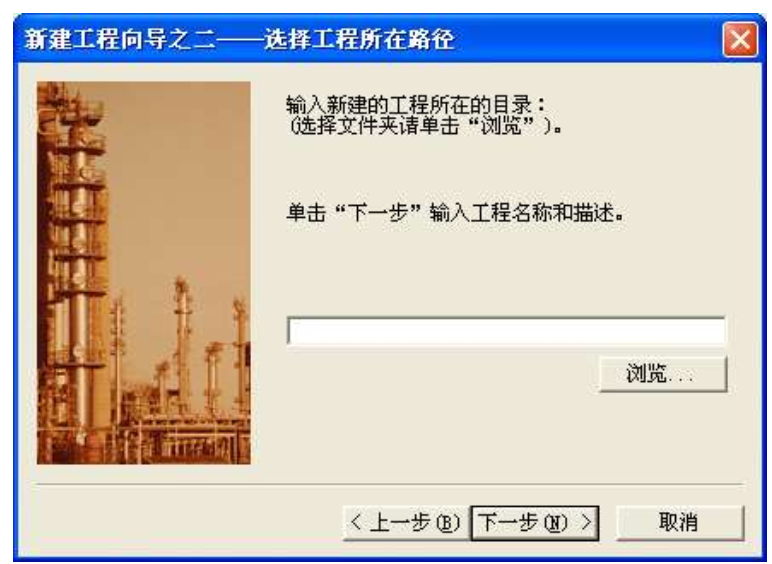

      如圖 1,點擊“新建” -跳出向導,點擊“下一步”即可出現下面的圖示,在空白處輸
      入工程名稱和描述即可,下面輸入名稱“
      PLC”,如圖 3 所示:
      2


      3

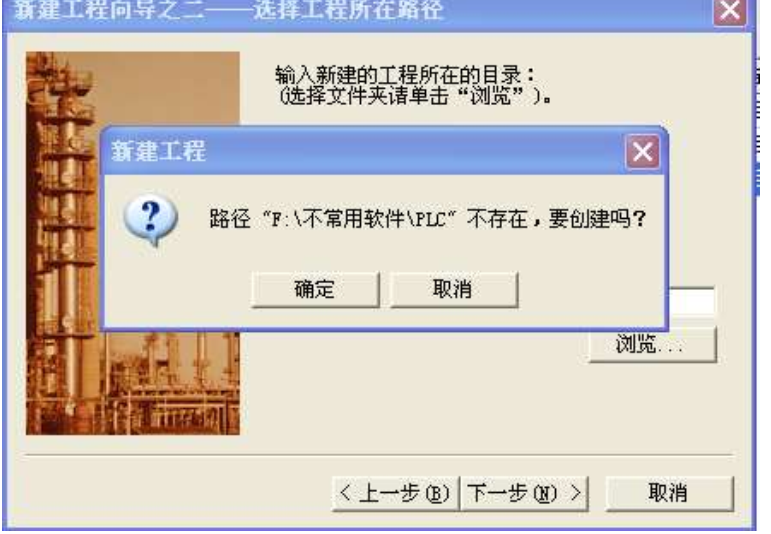

      注意:當輸入名稱,點擊“下一步”會跳出,是否需要新建,點擊“確定” 。圖 4
      示:

      4


      如圖 5

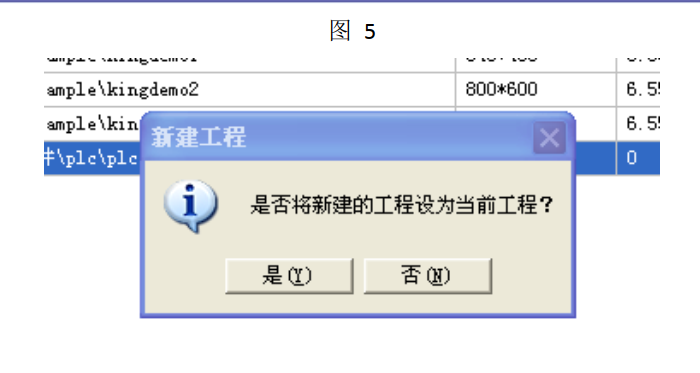

      可對新建的工程命名并進行描述,點擊“完成”會出現“是否將新建的工程設
      為當前工程”(如圖
      6 所示),點擊“是”, 此時,新建工程結束(如圖 7 所示) 。


      5


      6


      7
      2
      、新建設備(RS232 示例說明)

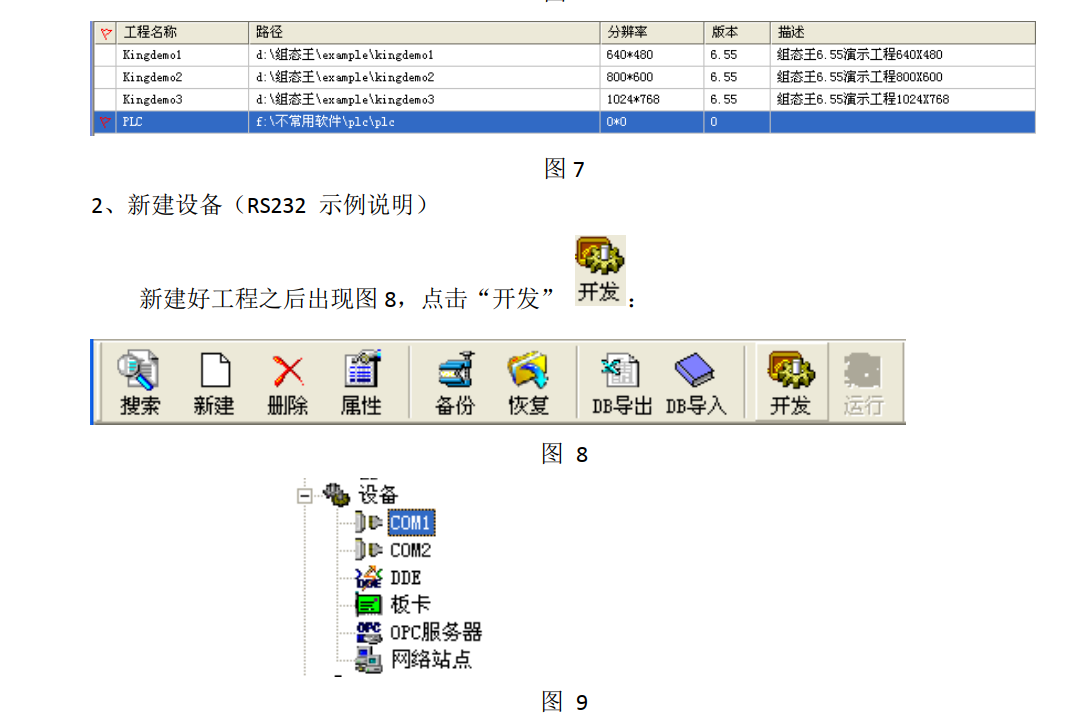

      新建好工程之后出現圖
      8,點擊“開發” :
      8


      9


      在新跳出的頁面中選擇“com1” (如圖 9 所示) ,在右邊雙擊“新建” ,選擇“PLC-
      莫迪康-Modbus RTU----com” :
      10


      點擊“下一步” 輸入設備名稱,然后“選擇串口”
      (該串口是指電腦的串口! ) ,這里以 com3 為例, 如圖 12 所示:
      12

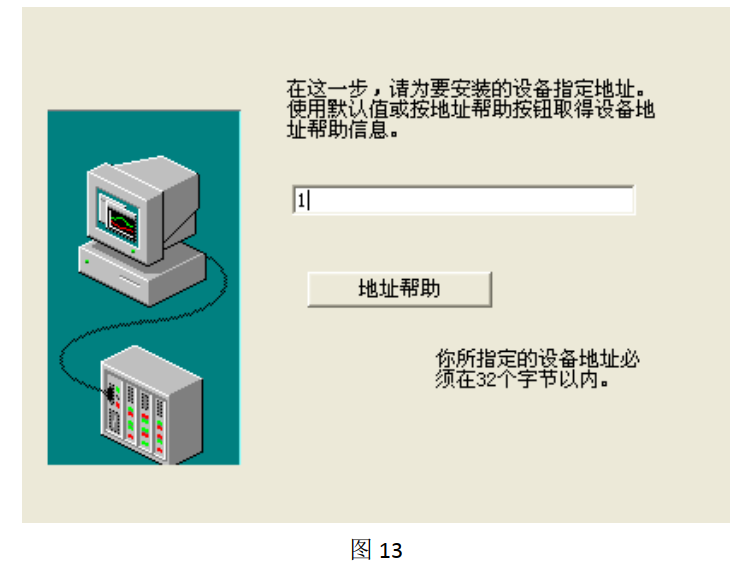

      點擊“下一步”出現下圖所示,輸入站號“1” :
      13

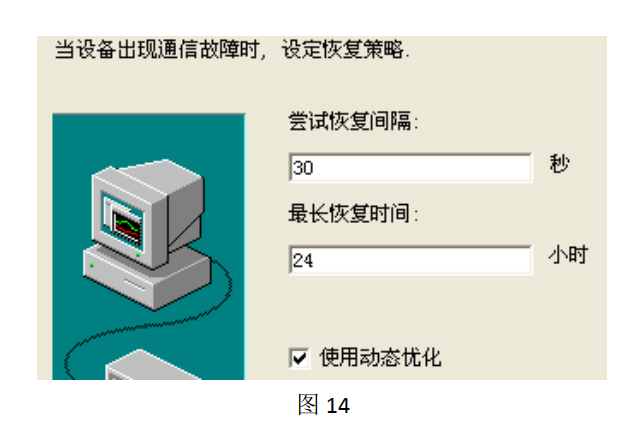

      點擊“下一步”設定恢復策略,如下圖所示:
      14

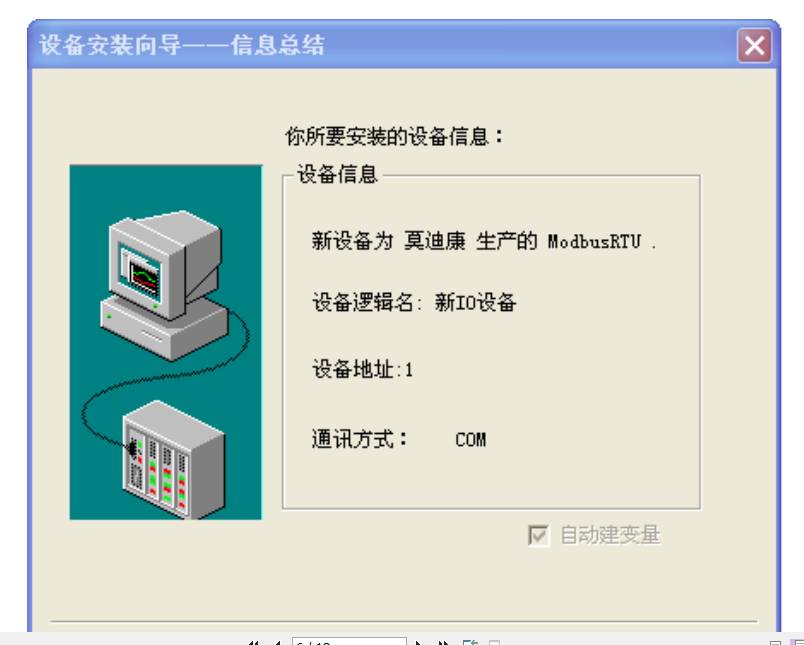

      點擊“下一步”,確認設備信息,如下圖所示:
      15

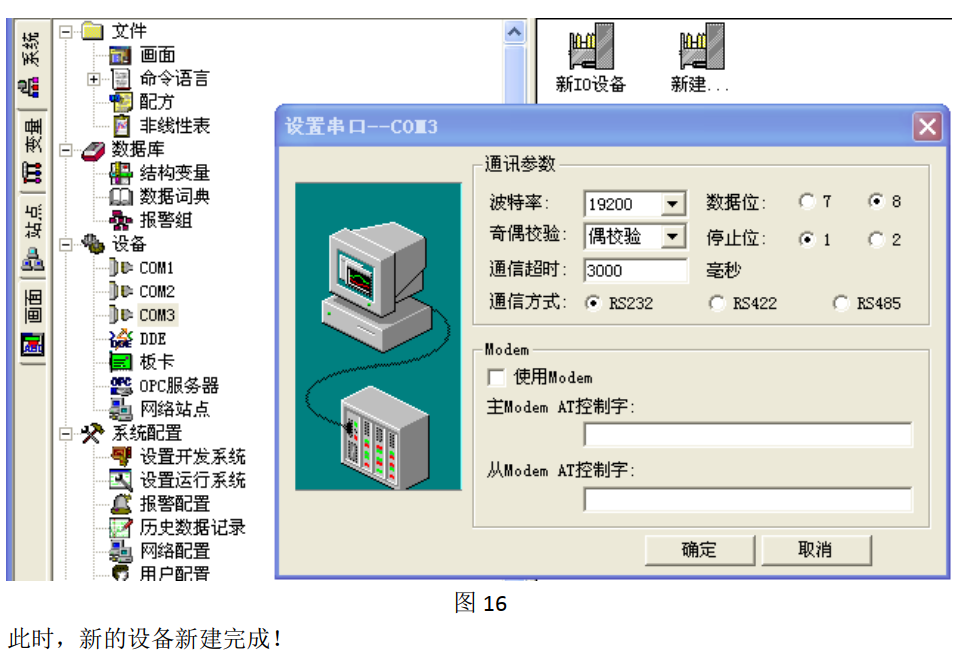

      注意:新建好設備之后,需要對對應的串口進行通訊參數設置,如圖16所示, 雙擊COM3,
      設置成
      19200,8,1,偶校驗。
      16


      此時,新的設備新建完成!
      3、 新建數據庫詞典(以信捷 XC 系列 PLC 為例)

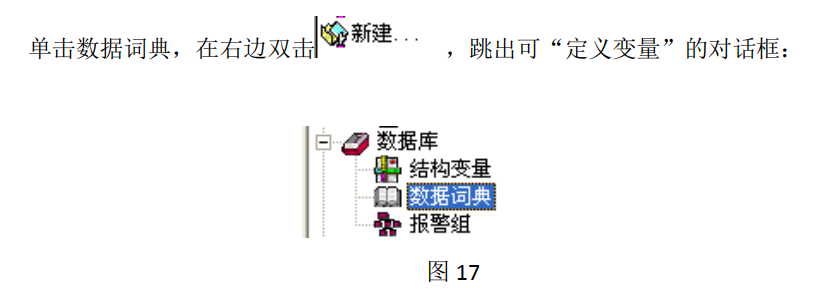

      單擊數據詞典,在右邊雙擊 , 跳出可“定義變量”的對話框:
      17

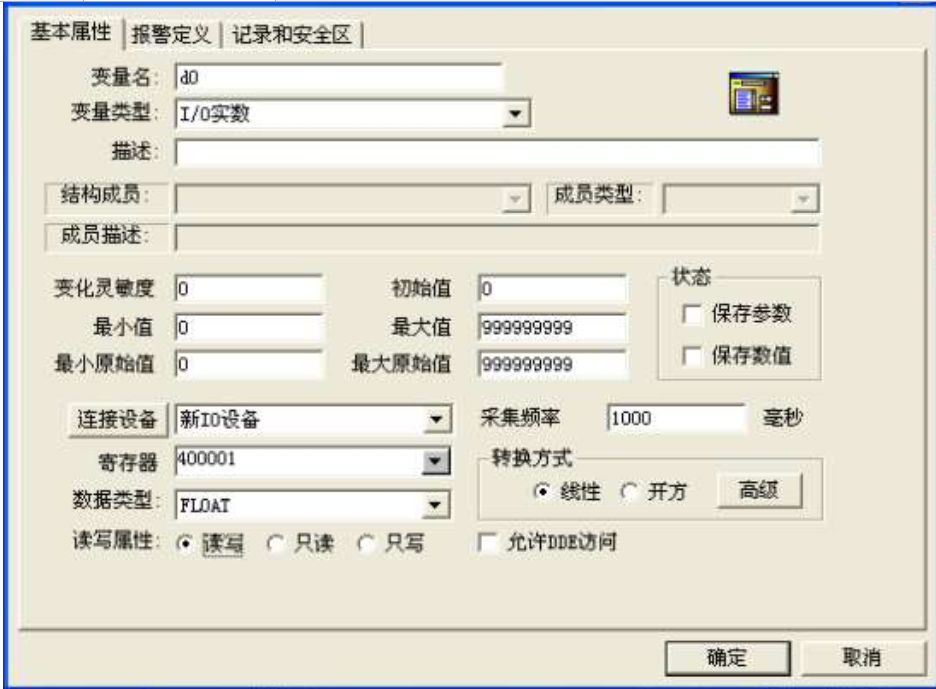

      這里以定義 I/O 變量(Y0)、浮點數(D0)、 16 位無符號整數(D2)、 32 位整數(D4)、
      變量
      SWAPL0 SWAPF0 為例,如下圖所示:
      18



      I/O 變量 Y0
      19


      浮點數 D0
      20

      16 位寄存器 D2
      21

       32 位寄存器 D4
      22 Swpf0
      23 Swpl0
      4、新建畫面
      數據庫詞典新建完畢之后,點擊 , 在跳出頁面中點擊“文件
      ----新畫面”, 在畫
      面中輸入畫面名稱“
      111” ,然后點擊“確定” (畫面名稱可任意設定) ,如圖 24 所示:


      24
      點擊文本, 將各個變量放入新建的畫面中, 進行屬性連接, 畫面如圖 25 所示:
      25
      注意:屬性連接, 具體請參照組態王手冊 。 這里只以浮點數 D0(模擬值輸出)為例,
      操作步驟如下:

      1) 雙擊變量 D0,就會出現“動畫連接”對話框,用戶可根據自己意愿修改對象名稱,
      點擊 ,則會出現“模擬值輸出連接”對話框, 其中可對
      D0 的輸出格式進
      行定義, 如圖
      26 所示:
      26

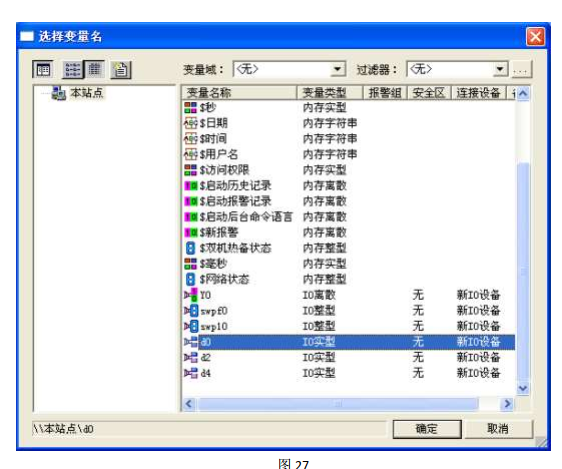

      2) 在“模擬值輸出連接”對話框中點擊 ,則會跳出“選擇變量名”對話框,在
      此對話框中選擇對應的變量(如圖
      27 所示) ,

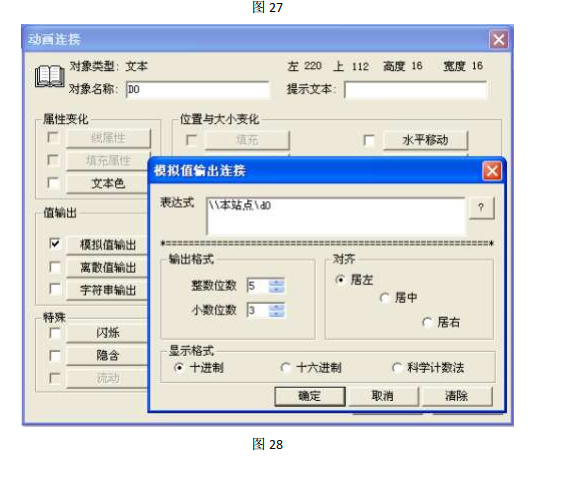

      點擊“確定”后如圖 28 所示,即可完成對
      D0 的屬性連接。
      27
      28
      注意: 如果需要監控信捷 32 位寄存器或者浮點數時,需要另外新建變量 SWAPL0
      SWAPF0, 并將數值設置成 3,具體操作步驟如下:

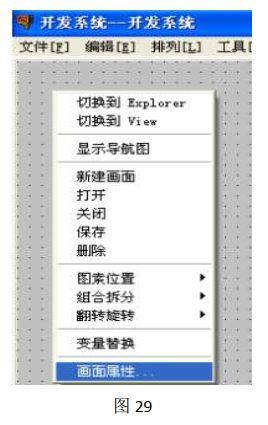

      1) 在畫面中右擊選擇“畫面屬性”,如圖 29 所示:
      29

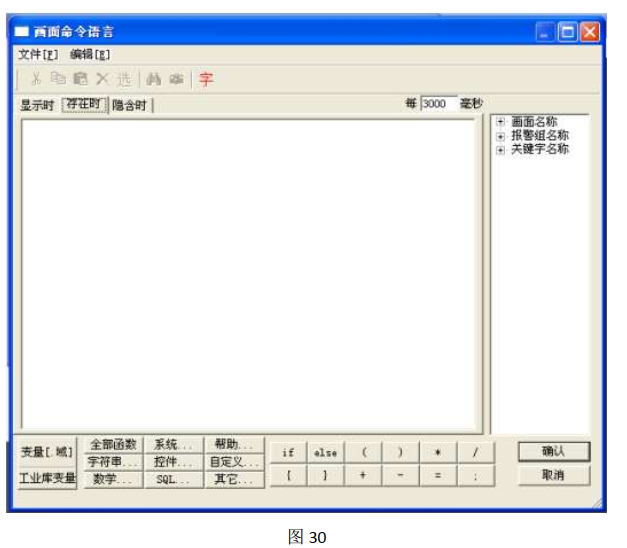

      2) 在彈出的“畫面屬性”對話框中,點擊 ,則會彈出“畫面命
      令語言”對話框(如圖
      30 所示) 。
      30

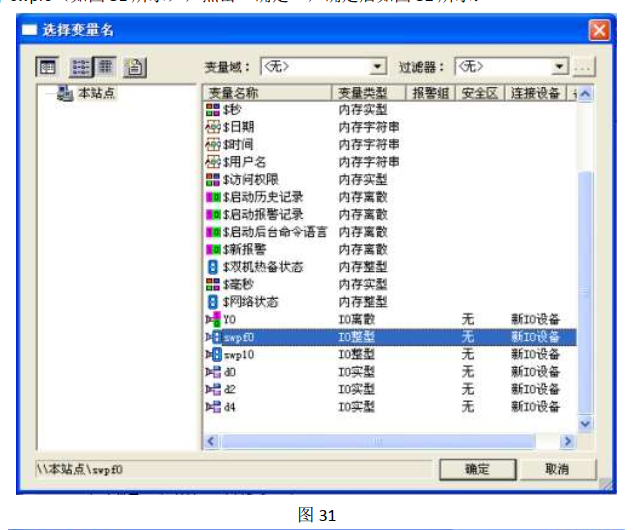

      3)在“畫面命令語言”對話框中點擊 ,則會彈出“選擇變量名”對話框,
      選擇

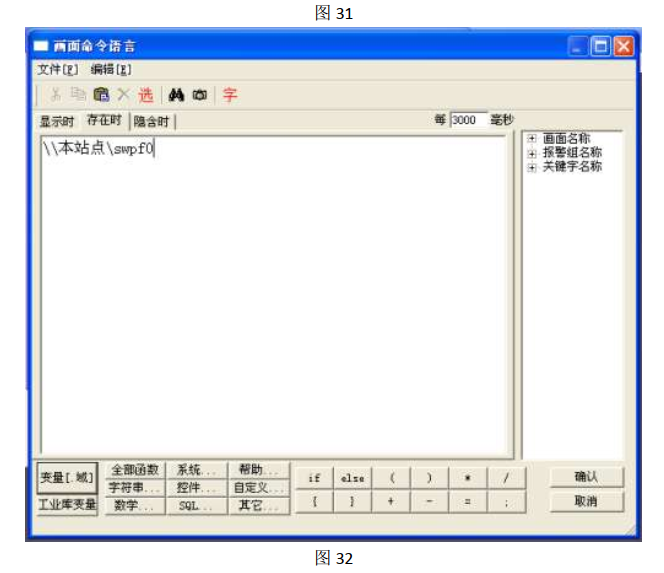

      swpf0(如圖 31 所示),點擊“確定”,確定后如圖 32 所示:
      31
      32

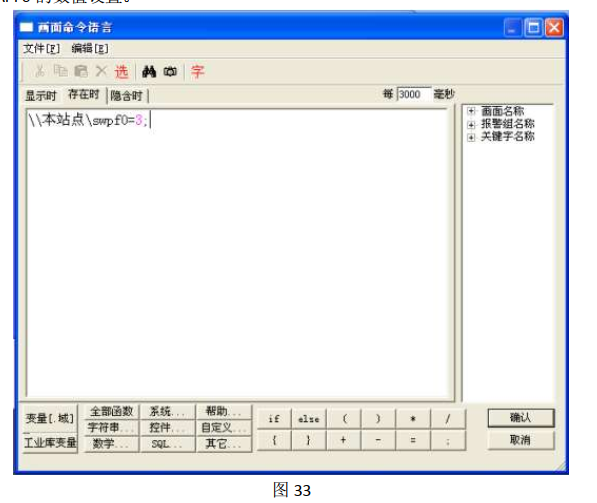

      4)在圖 32 所示對話框中輸入“=3;”,如圖 33 所示,點擊“確認”,即可完成對變
      SWAPF0 的數值設置。
      33

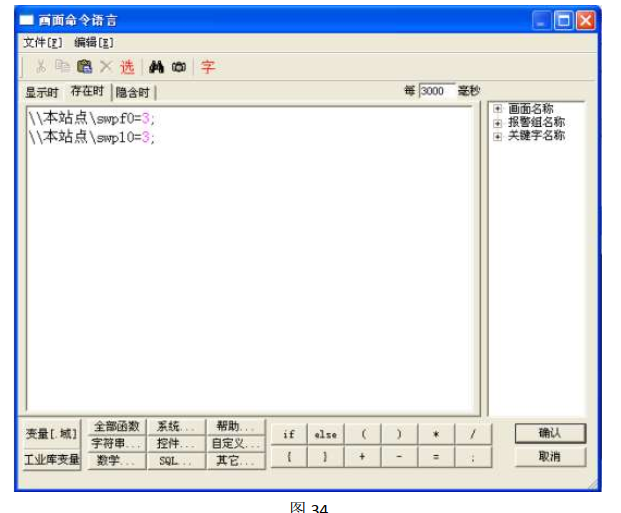

      5)對變量 SWAPL0 的數值設置參照步驟( 3)、( 4),最后設置完成效果如圖 34
      所示:
      34

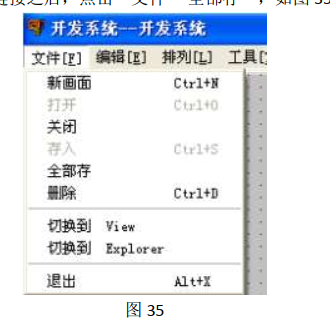

      所有元件放好并屬性鏈接之后,點擊“文件----全部存” ,如圖 35 所示:
      35

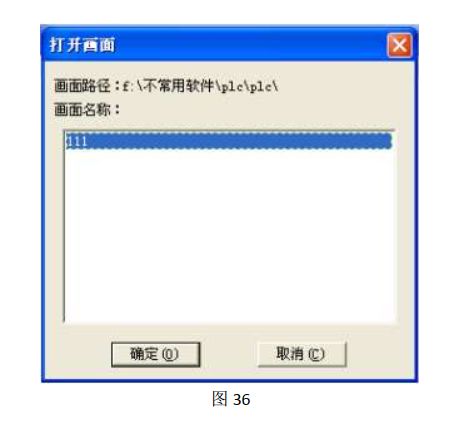

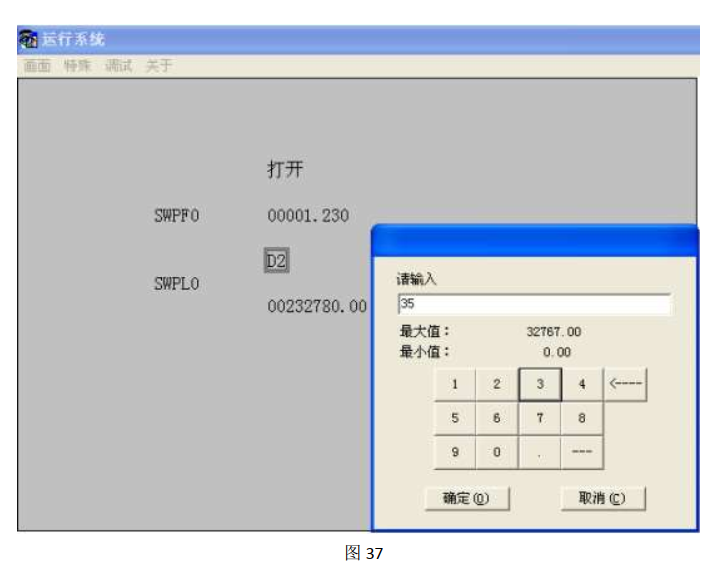

      存入之后就可以點擊“文件---切換到 View”進入演示畫面, 點擊“畫面----打開”,選
      擇相應的畫面名稱(如圖
      36 所示) , 點擊“確定”即可進入監控變量的動態畫面,如圖 37
      所示, 這里以監控 Y0(離散值輸出)、 D0(模擬值輸出)、 D2(模擬值輸入)、 D4(模擬
      值輸出)為例,相應的

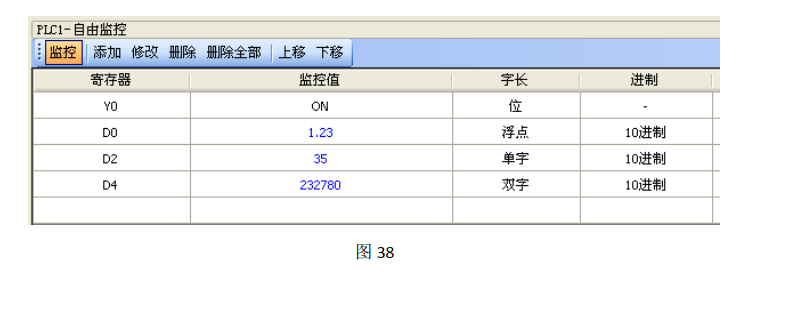

      PLC 監控畫面如圖 38 所示。
      注意: 在組態王演示的時候是無法進行
      PLC 監控的,需要退出演示,再連接 PLC 監控。
      36
      37
      38
