三菱/信捷 PLC   PLSY/DPLSY 無加減速時間變化的單向定量脈沖輸出 指令詳解

指令格式  PLSY [S1   S2  BIT   ]   16位脈沖輸出指令

DPLSY [S1   S2      BIT]   32位脈沖輸出指令

S1:脈沖輸出頻率

S2:脈沖輸出數據

BIT：輸出的端口

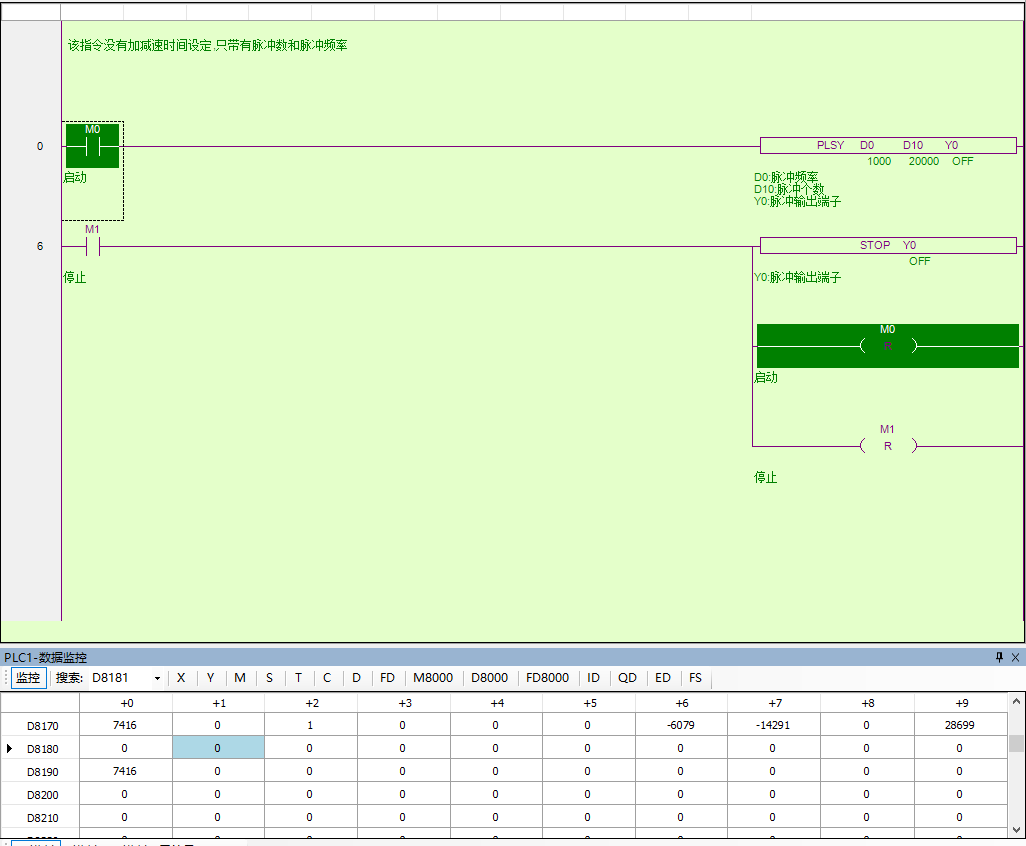

程序樣例

上述為程序樣例    S1=D4000   S2=D100   BIT1 =Y0  BIT2 =Y1

第一段頻率 D0   頻率數量K1000

第一段脈沖 D10 脈沖數量K20000

程序執行  脈沖指令位M8170接通 當脈沖輸出完畢  位M8170由ON變OFF

雙字D8170  存儲累計輸出的脈沖輸  雙子D8190存儲當前指令輸出的脈沖數

///////////////////////////詳細說明/////////////////////////////////////////////////////////////////////////////
