三菱/信捷 PLC PLSF/DPLSF 可變頻率脈沖輸出指令詳解

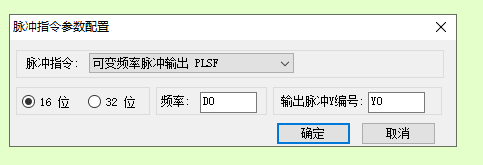

指令格式  PLSF [S1  BIT]   16位脈沖輸出指令

DPLSF [S1      BIT]   32位脈沖輸出指令

S1:脈沖輸出頻率

BIT：輸出的端口

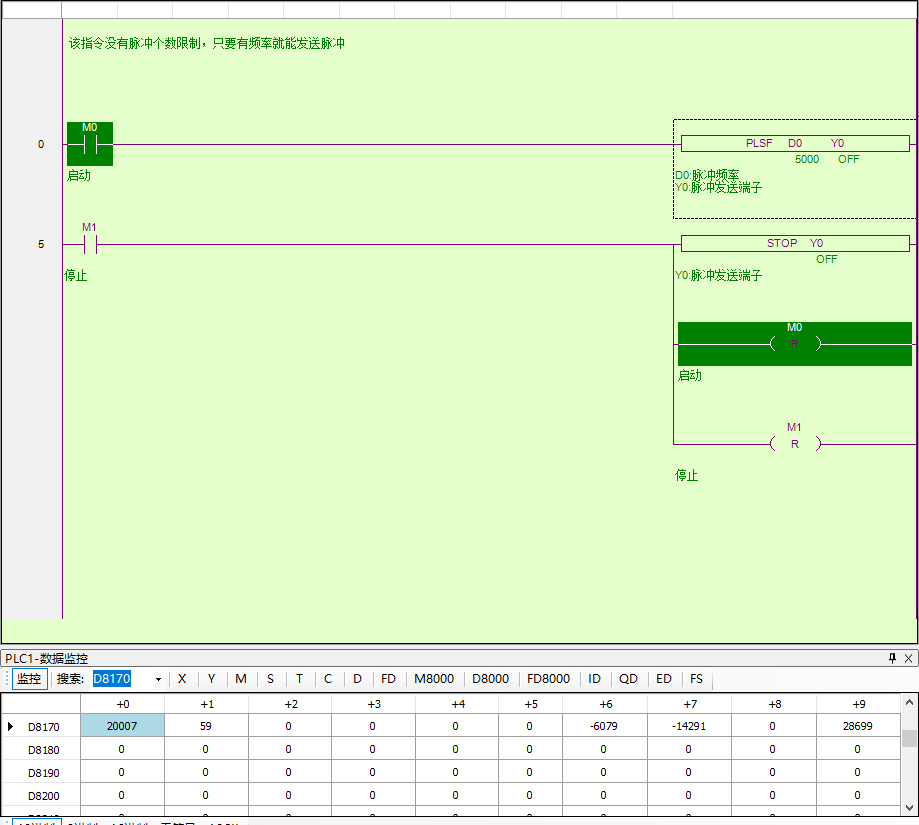

程序樣例

上述為程序樣例    S1=D0 輸出頻率       BIT =Y0  輸出端口

程序執行  脈沖指令位M8170接通 當脈沖輸出完畢  位M8170由ON變OFF

雙字D8170  存儲累計輸出的脈沖數

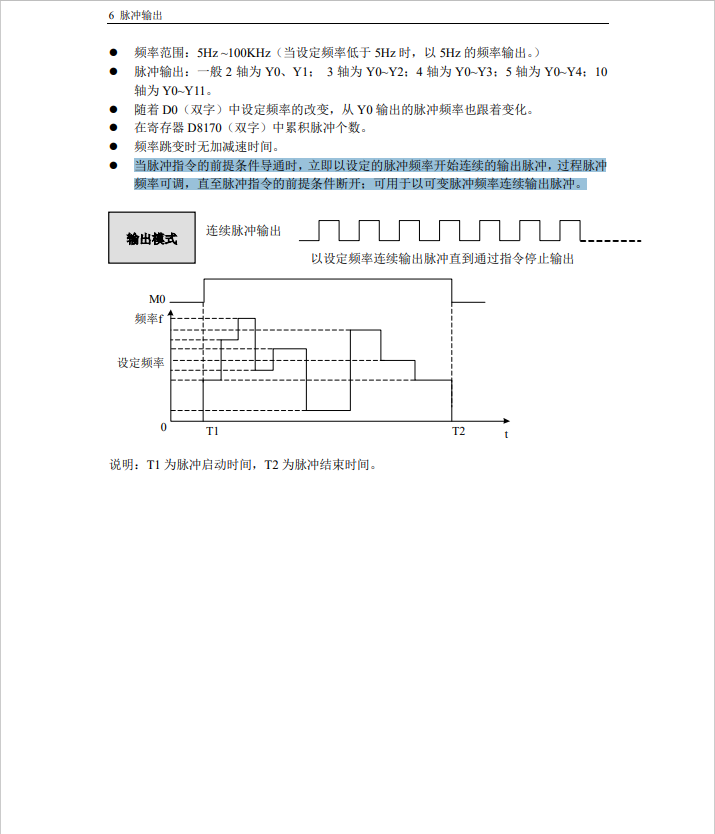

當脈沖指令的前提條件導通時，立即以設定的脈沖頻率開始連續的輸出脈沖，過程脈沖 頻率可調，直至脈沖指令的前提條件斷開；可用于以可變脈沖頻率連續輸出脈沖

多用于連續旋轉  且頻率可調的場合
